Экспорт в DWG или DXF

Автор:

Экспорт одного или нескольких видов и листов в формат DWG или DXF.

1. Выберите вкладку «Файл» «Экспорт» «Форматы САПР» (DWG) или (DXF).
2. В диалоговом окне «Экспорт DXF» или «Экспорт DWG» в списке «Выберите настройки экспорта» определите требуемые настройки.

Для изменения выбранного параметра или создания нового щелкните («Изменить параметры экспорта»). См. раздел Изменение параметров экспорта DWG/DXF.

Выберите виды и листы для экспорта.

Объект экспорта	Действия
Отдельный вид или лист	В списке «Экспорт» выберите значение .
Несколько видов и листов	В списке «Экспорт» задайте значение , а затем выберите виды и листы для экспорта.

Если требуется сохранить текущие параметры экспорта и закрыть диалоговое окно, не выполняя экспорт, выберите «Сохранить и закрыть».

В диалоговом окне «Экспорт в форматы САПР» выполните следующие действия:

1. Перейдите в папку назначения экспортируемых файлов.
2. Выберите в списке «Тип файлов» версию AutoCAD для экспортируемого файла DWG/DXF.
3. Выберите в списке «Именование» параметр для автоматически генерируемого имени файла.
4. Для экспорта всех связей Revit или DWG в проекте в один файл, а не в несколько взаимосвязанных файлов, снимите флажок «Экспортировать виды на листах и ссылки как внешние связи».

Нажмите кнопку OK.

Выбранные в виды и листы Revit экспортируются и помещаются в папку назначения.

Для отмены операции нажмите кнопку «Отмена» в строке состояния. При экспорте нескольких видов и листов все связанные операции экспорта будут отменены.

Экспорт фоновых изображений

При экспорте в DWG листа, для которого задано фоновое изображение, возможно, потребуется изменить параметры печати в экспортируемом файле DWG для корректного представления этого изображения в AutoCAD.

Для этого запустите «Диспетчер параметров листов» AutoCAD и снимите флажок «Объекты листа последними».

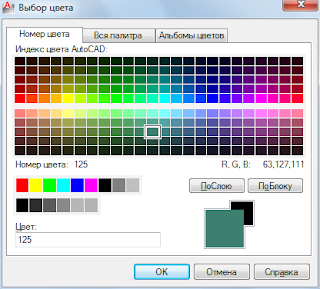

Экспорт цветов

При экспорте 3D вида в файл DWG или DXF применяются следующие правила экспорта цветов:

• Цвета ребер: при экспорте цвета ребер игнорируются, поскольку они не визуализируются в AutoCAD. Таким образом, в результате получаются реалистичные виды с правильным тонированием. (Переопределения ребер больше не назначаются целой модели).
• Цвета стадий: при экспорте поддерживается переопределение цветов сплошной заливки, но не поддерживается переопределение цветов штриховки.

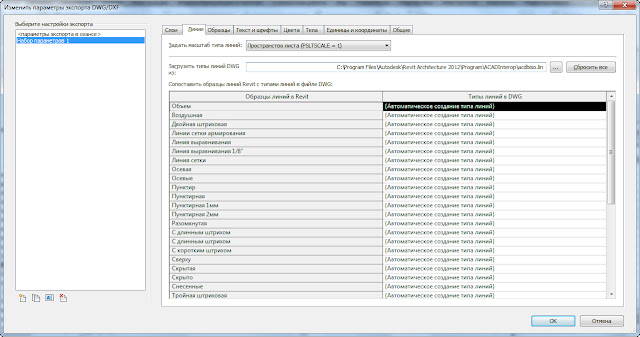

Экспорт линий

При экспорте 2D вида в DWG-файл линии обрабатываются следующим образом:

• Если чертеж содержит две перекрывающиеся линии, то сохраняется линия большей толщины. Линия меньшей толщины укорачивается или удаляется.
• Если толстая линия короче тонкой и ее начальная и конечная точки находятся внутри участка тонкой линии, операция не выполняется.
• Две перекрывающиеся коллинеарные линии с одинаковыми визуальными параметрами объединяются в одну. См. раздел Экспорт моделей с совпадающими линиями.
• При экспорте моделей зданий в файл DWG стены будут представлены линиями. При этом короткие коллинеарные линии не создаются.

Источник

Заметки о Revit и том, что с ним связано

Блог посвящен семейству Autodesk Revit, а также связанным с ним продуктам. В ходе моей работы мне приходится регулярно проводить обучение, решать технические вопросы, а в последнее время руководить процессами внедрения и выполнением других, близких задач. Так как мой опыт работы с продуктами достаточно большой (более 4 лет), то на данном ресурсе я делюсь опытом и наработками, чтобы помочь коллегам и единомышленникам успешно работать с программой.

Страницы

Внимание!

вторник, 15 ноября 2011 г.

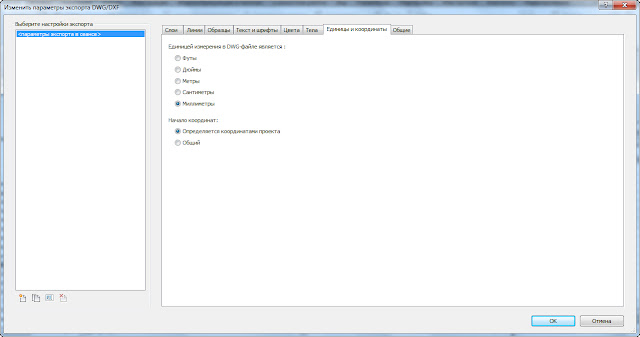

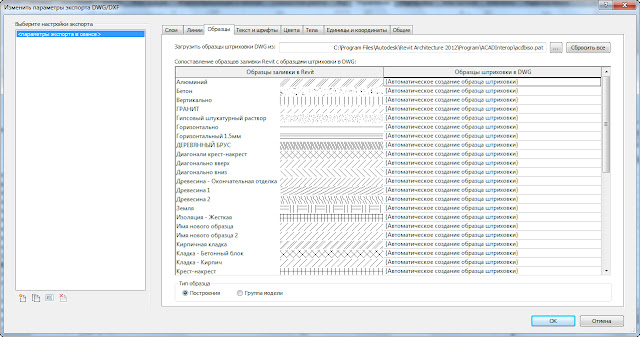

Выгрузка из Revit в AutoCAD

36 комментариев:

Здраствуйте, у меня возникла проблема при экспорте. Экспортирую листы на которых закомпоновано несколько проекций. При рассмотрении в Autocad слетают стили размеров всегда на одной из проекций, т.е. слетает либо шрифт и выноски (версия revit 2011), либо слетают засечки и шрифты (версия revit 2012).

Анонимный,
такие проблемы нужно смотреть «вживую», можете на почту прислать файлы, если будет время — постараюсь глянуть.

Здравтвуйте, у меня такая проблема. Сделал в Ревите рабочик чертежи, закомпановал все на листах. При экспорте в dwg рамка листа отображется в листе. А чертежи ссылками. А заказчик требует что бы всё было в модели. Нельзя ли что бы рамка листа тоже оставалась моделью. А то много переписывать придется анотаций, а на это время тратить не очень хочется.

Анонимный,
а может проще объяснить заказчику объяснить, что «Листы» для того и создавались, а делать все в модели не очень корректно?
Навскидку способа «в лоб» не вижу.

Александр не могли бы Вы более подробно написать как сделать свой стандарт файл .txt со слоями и постоянно импортировать его при экспорте в автокад

в revit2013 — через настройки экспорта IFC можно создать файл txt c переименованием слоев и потом соответсвенно применять его к настройкам экспорта dwg.
Если ктото занет более точный способ настройки файлов,подскажите? так как такой способ не дает четкого разграничения слоев отдельно на монолит и отдельно наружные стены

Есть ли возможность экспортировать блоки из акада в Revit

Анонимный,
Есть, «Импорт из форматов САПР» в проект/семейство.

Здравствуйте Александр,
у меня проблема, при переводе 2D видов из Revit MEP 2012 в DWG формат. Куда то исчезают все окружности на фасадных видах. Может что то отключил? Или СCleaner удалил? Программу переустановил. Может потому что файл большой в нем много 3D DWG и SAT импортированных моделей?

Дмитрий,
что Вы имеете в виду под «окружностями на фасадных видах»?

Геологические штриховки для AutoCAD 2009 — 2013
http://nebegun.ru/index.php?option=com_content&view=article&id=2555:-autocad-&catid=28:current-users&Itemid=93

Здравствуйте, Александр.
У меня возникла проблема — случайно весь план начертила в 2 раза меньше чем нужно (тобишь в М 1:200), а толщина стен в М 1:100. Можно ли увеличить весь план без изменения толщин стен так, чтобы 1 к 1, и как это сделать?

александр, поясните, пожалуйста, есть ли возможность переноса параметров экспорта между компьютерами?

Андрей,
постараюсь ответить в виде отдельного сообщения.

Александр здравствуйте, возможно ли синхронизировать файл формата dwg с Revit. Если обновляем чертеж в Rewit, открытый в autocad файл может обновиться?

Татьяна, автоматически — нет.
Но «руками» это займет не более минуты — если настроить правила экспорта из Revit, а в AutoCAD подключать данные через внешние ссылки.

А где можно подробнее узнать о правилах настройки экспорта из Revit для подобной связки с AutoCAD?

Татьяна, можно поискать в интернете видео/статьи.
Я добавил тему в список для планируемых публикаций.

А есть ли экспорт 3D объектов из автокада в ревит? Интересует возможность перекинуть узлы из Autodesk Structure Detailing в ревит.

Даниил,
просто вставляете их через Вставка — Связать/Импорт из AutoCAD.

Здравствуйте Александр! У меня ни как не получается из ревита экспортировать несколько листов в один автокадовский файл. Все время получается на каждый лист один автокадоский файл. Это вообще возможно и если возможно, как это сделать?

Анонимный,
этого сделать нельзя.

А в 17 версии эта возможность появилась? У меня не получается.

Здравствуйте Александр. При экспорте из ревита в автокаде файл выглядит нормально,но при малейшем передвижении вертикального размера, выноска становится горизонтальной а текст вертикальным. Изменить это в самом автокаде не получается.

Добрый день! Не знаю ,насколько актуальным будет мой ответ. Сам только что столкнулся с этой проблемой. Как решать этот вопрос посредством Revit — так и не нашёл. А в AutoCAD-е решается просто. Выделяете размеры, и в свойствах «Поворот текста» ставите на «0».. Вуаля!

Александр, здравствуйте. У меня имеется около 100 3D видов с аксонометрическими схемами (один вид одна схема) выгрузка каждого вида на лист занимает около 3 минут (очень сильно тормозит, хотя компьютер отнюдь не самый слабый, видимо файл очень увесистый получился). Можно ли выгружать на лист по несколько видов за раз, либо каким-либо другим способом ускорить этот процесс? Спасибо!

Прошу прощения если вопрос не совсем по теме.

Александр здравствуйте, вы не подскажите, я сделал план здания в ревите, на нем показаны Разрезы. И теперь мне надо его экспортировать его в Автокад. Все хорошо экспортируется но кроме разрезов, они почемуто в автокаде исчезают. Почему?, и как это вообще можно исправить.

Фасад по низкой цене со склада в Москве от организации Финэра Групп с доставкой.

Александр вопрос такой. Мне кажется в статье еть на него ответ но я хотелбы чтобы вы попробовали прокоментить. Есть 3д модель здания которую импортировали из ревита в автокад. В чем проблема: все поверхности состоят из треугольных полигонов которые накладываются друг на друга и напримересли есть стена то она может состоять и трех четырех криво наложенных друг на друга поверхностей. Если из ревита экспортировать acis то такого не будет? Как я понимаю проблему: дизайнеры проектировали в ревите поверхности для рендера с материалами. И каждая поверхность состоит из кучи точек, которые при импорте в акад разбиваются на треугольники по этим точкам. Есть способ получить просто каркас то есть при экспорте из ревита отключить поверхности

Добрый день. При экспорте в актокад с планов исчезают линии разрезов. (ревит 2016, автокад 2012). Подскажите, на какие настройки обратить внимание?)

настройки экспорта dwg/dxf ->общие ->снять галку с «скрыть неиспользуемые марки видов»

Источник

Импорт 3d модели из AUTOCAD 2012 в Revit 2019

Есть 3д модели запорной арматуры выполненные в автокаде.
После того как делаю импорт в Ревит. То часть элементов 3д модели исчезает..
В инверторе файл отображается корректно..
Может кто сможет подсказать в чем проблема.
Или нужно будет перерисовывать.. И если перерисовывать то в чем?
Файлов таких много.
По ссылке один из файлов.
Спасибо.
https://drive.google.com/open?id=1c7. c6E-ioXI18GJtx

Советую сделать заново в ревите в упрощенном виде. Такая простая арматура как в примере, создается заново за 15-20 минут. Экспорт с доработкой займет не меньше времени. Зачем вам в ревит внутренности арматуры со всеми закруглениями, фасками и даже пружиной. Сделайте параметризованные внешние объемы и поставьте соединители на входах-выходах. Во-первых, такие семейства будут намного меньше грузить модель и меньше занимать памяти. Во-вторых, за счет параметризации семейства можно создать сразу множество типоразмеров арматуры не создавая лишних 3d моделей. Это сильно упрощает работу и ускоряет сам процесс работы. Банально в дереве проекта проще будет найти нужное семейство за счет того, что вместо десятка строк можно будет оставить одну.

При желании конечно можно сделать и так, как хотите сделать Вы. Правда некоторые элементы все равно исчезнут, в ревит меньше инструментов для построения 3d тел, чем в автокаде. Ревит своими инструментами просто не сможет сходу воспроизвести некоторые тела. Например, какое-то тело в автокаде может быть создано одним действием, а в ревите для создания этой формы придется сначала сделать одну, а потом вырезать в ней другую. Как вариант попробуйте экспортировать из инвертора. Там есть специальные функции, которыми можно подготовить 3d модель для экспорта в ревит. Вот правда я не уверен, что они сработают на автокадовской модели, инвертор сейчас не установлен и я не могу проверить. В одно время приходилось экспортировать модели, созданные в солидворксе. Сначала открывал их инвертором, там упрощал и передавал в ревит. Получалось намного лучше, чем из солида в автокад, а потом в ревит.

Но даже при успешном экспорте моделей в ревит еще не значит, что вы сильно сократите время на создание семейства. Если нужно сделать таким образом не более десяти семейств, то по времени может и выиграете, если арматура сложной формы. Если нужно так создать сто семейств, то уже вряд ли можно говорить о быстром создании семейств. Это будет зависеть от того, сколько еще доработок надо будет внести в каждое семейство — добавить недостающие 3D элементы, поставить соединители для труб, добавить упрощенные отображения для разной степени детализации, добавить и заполнить параметры для спецификаций.

Задача от начальства имеющиеся модели запорной арматуры перевести в revit.
(ее отрисовано не мало — это и краны, и шибера, и задвижки)
И пока не понимаю с какой стороны подойти. Но после вашего ответа стало чуточку понятней)
Сейчас буду пробовать через инвертор корветнуть ( до этого пробовал в .sat перевести и в ревите открыть — в инверторе FUSION)

Я правильно понимаю что кроме как перевести 3д. Нужно еще будет задать параметры на всю арматуру? ( материал, вес, цвет, проходные диаметры, для редукторов крутящие моменты и т.д?)
Или это не обязательно?
И нет ли ссылки на какой нибудь ютубурок где можно посмотреть как правильно делать?

Если модели в ревите нужны только для картинок, то достаточно перевести 3д и назначить материалы для визуализации. Если же нужны для проектирования и составления спецификаций, то нужно настраивать графику и заполнять соответствующие данные.
В рунете много роликов и статей по созданию семейств. Например (первый попавшийся из поиска)

В том то и дело, что это все отрисовано в другой программе и на каждый типоразмер своя модель. Допустим берем какой-нибудь шибер одного производителя. Скорее всего их много разных размеров, но при этом конструкция одна и та же, следовательно 3д тела у всех шиберов одинаковые, отличающиеся только размерами. Если геометрия не сложная, то лучше сделать одно параметризованное семейство и в нем одном заполнить и настроить все требуемое.

Если же 3д геометрия сложная, то можно сделать по другому. Импортировать 3д тело в ревит, все настроить в одном семействе, со всеми параметрами и графикой. После этого уже использовать это семейство как шаблон для создания остальных — менять 3д тело на новое и корректировать данные.

Только надо учитывать, что если 3д модели будут чересчур детализированные, то большие проекты будут тормозить. Надо стараться оставлять минимально требуемый вид.

Теперь хотя бы понятно куда смотреть)
Спасибо большое за консультацию.

12 ч. ——
Взял простую моделей. С нанесенной маркировкой и прочим барахлом.. Компьютер отказался ее переводит)) Просто подвис.
Убрал все лишнее — получилось.
Сначала в инверторе по уроку — упрощение модели, определение и перевод для ревита.
Дико обрадовался. Но не долго. Взял модель немного посложнее — ( шаравой клапан dn50)
И на этом все встало — так как даже при минимальном упрощении у меня высвечивалось что то в районе 1400 граней. Все виснет)
Если все это еще и в проект засовывать то в обще будет все грустно.

Правильно ли я понимаю что наиболее правильный путь это делать все модели заново в ревит. При этом делать простые модели — без детализации. Фланцы просто цилиндры, и т.д? Исходя из габаритных параметров своей арматуры?

Может на глаза попадался урок по созданию запорного клапана или похожего? Где пошагово показывают как с нуля имея габариты (по паспорту) клапана его отрисовать в ревит и задать необходимые параметры?

Посмотрел какие курсы предлагают пройти..
Так там либо проектирование REV или АРХИТЕКТУРА. Я бы и не прочь пройти их — но посмотрел что в них на создание семейств уделено мало времени и то в само конце курса..
Или кто нибудь может на примере показать как это делается по правильному?
