ВВД системы. Проблема тяжёлых шаров, и варианты решения.
Вот и до нас докатилась волна, когда количество ВВД на играх уже бывает сопоставимо с количеством АЕГов.
Я сам с массовым использованием ВВД столкнулся на полигоне Ледургас. Но нечего негативного сказать не мог про ВВД, особой разницы в болевых ощущениях не замечал, что от АЕГа, что от ВВД, примерно одинаково приходило.
Тему ВВД стал изучать не так давно.Всё-бы нечего, но есть одна проблема с ВВД.
С увеличением веса шарика, кривая падения скорости вылета шарика в ВВД намного более плавная чем в АЕГе. (на Ледургас похоже ВВДшники использовали легкие шары)
В цифрах. (цифры примерные, для понимания сути проблемы)
ВВД
0.20 шариком скорость 170 мс.
0.43 шариком скорость 160 мс.
+ у некоторых систем ВВД, с зажатым хопом скорость шарика будет даже выше чем когда хоп выкручен в ноль
АЕГ
0.20 шариком скорость 170 мс.
0.43 шариком скорость 130 мс.
Соответственно энергия шарика весом 0.43 будет гораздо выше у ВВД чем у АЕГа. А отсюда большая дальность, но это ладно, гораздо важнее что большая травмоопасность
В итоге мы получаем что общепринятые нормы по хрoнированию не работают для ВВД.
Ниже список некоторых вариантов решения данной проблемы.
1) Перейти на хрoнирования не по метрам в секунду, а по Джоулям. (возможно стоит мерить в Джоулях не только ВВД, но и все другие системы)
2) Хронить с настроенным хопом.
Во первых как писал выше выкрученный в ноль хоп не работает для многих систем ВВД.
Во вторых не кто не играет с выкрученным в ноль хопом.
В третьих и так по факту часто делают хрон не обращая внимания на настройки хопа.
3) Пломбирования регулятора ВВД после хрона, пломбой или стяжкой. (Это уже применяют орги)
4) Хронить с шарами которыми игрок будет играть. И запретить повышать вес шаров, понижать можно без ограничений.
4.1) Но что мешает игроку заявить что он будет играть 0.2, а потом сменить на 0.36. Возможно имеет смысл для игр вне помещений для ВВД принять минимальный вес шаров.
Например:
0.30 г. : ВВД с автоматической стрельбой, штурмовые винтовки и т.п.
0.43 г. ВВД с фиксированным одиночным режимом огня, снайперские винтовки и т.п.
Давайте обсудим эту тему, и варианты решения, также предлагайте свои варианты решение вопроса выхлопа ВВД.
0.43 шаром (Максимально допустимым по весу шаром) с настроеным хопом
мерят Джоули которые потом калькулятором перегоняют в м/c и соотносят с таблицей АЕГ.
Обязательная пломбировка. Tournament Lock и пломба оргами (без замка даже до хрона не допускают)
Люди с блутус модулями ставятся на карандаш и являются обьектом регулярных проверок на полигоне рандомным хроном.
Игрок конечно может повысить вес шара (0.45 и 0.46 из известных мне) но я реально хочу посмотреть как такой игрок будет шмалять очередями без слез.
С 170 м/с на 0.2 и 160 на 0.43,это ты ппц загнул.
возможно не стоит изобретать велосипед и взять за пример опыт Чехов.
Соответственно расход шаров у них тоже бешеный.
«Расход у них будет бешеный, но не долгий.
А только одиночка наверно это перебор, зачем нам столько снайперов»
O мифax рассказывать не надо сам всё видел и прочувствовал на прошлой игре.
Познакомь с людьми у кого карабины AEG с таким же ROF как у HPA. Я просто таких не встречал ещё.
Эссенза, Вы слишком перегибаете палку из-за одного игрока на ввд. Вы знаете этого человека и играли с ним, если он сам захочет он отпишет.
168мс и у человека
125мс. Никто не запрещает в аег загружать хоть 0.48 при 130мс и ходить в зданиях с фулл авто.
Единственное, что можно было бы сделать:
Хронить все привода и через дж пересчитывать на 130мс:
Роф 10-15 шаров в сек, у многих на аег роф выше.
А кто-нибудь тестил например очки воздухом с такими параметрами ROF как минимум 0.30 шаром в упор очередью?
Очередью не тестили, но 0.43 с ввд дмр тестили при
Что такое система ВВД
Приветствуем тебя, друг, на нашем канале.
Ты уже познакомился с AEG и GBB приводами. Самое время рассказать о приводах на ВВД.
За рубежом ВВД системы можно встретить под аббревиатурой HPA.
Ввиду небольшого количества движущихся и нагруженных деталей ВВД системы очень надежные, а также точные и стабильные за счет использования сжатого воздуха, который не подвержен влияниям температуры.
Сам механизм ВВД системы состоит из: механического или соленоидного клапана, тарельчатого клапана, объединенного с нозлом или толкающего отдельный нозл. И для систем с соленоидом, электронного блока управления.
Снаружи добавляется: редуктор или по-простому регулятор низкого давления, внешний баллон со сжатым воздухом, ну и конечно же шланги, с быстроразъемными коннекторами, которые соединяют узлы между собой.
Воздух в баллоне ВВД находится под давлением 200-300 атмосфер. На баллоне стоит регулятор, снижающий давление на выходе до
60 атмосфер, что примерно равно давлению СО2 в баллончиках.
Далее воздух попадает в следующий регулятор, который снижает давление до 5-10 атм, являющихся рабочим для ВВД систем.
К таким системам относятся PolarStar Fusion Engine, Valken V12, и система российского пр-ва Протеус.
Второй тип — это электропневматическая система с электронным блоком управления содержащая единственную движущуюся деталь.
Это нозл, объединенный с клапаном, соленоид всего один, контролирует его работу микроконтроллер.
Обычно представляют из себя небольшой ВВД блок, который устанавливается в стандартные гирбоксы вместо цилиндра, конвертируя ваш привод в ВВД систему.
К таким системам относятся Wolvirine SMP, HYDRA, Inferno, PolarStar Jack, Kuba_t1001 Nemesiss и Protech Airsoft MKII.
В них вместо соленоида и микроконтроллеров, есть клапан, управляемый спусковым крючком. Дозирование воздуха при каждом выстреле обеспечивает промежуточная камера — ресивер внутри системы.
К таким системам относятся Mancraft и Daytona Gun.
Для снайперских и марксманских систем подходят Mancraft, Wolverine SMP и PolarStar Fusion Engine. Так как можно работать с тюном до 170-200 м\с.
Температура и окружающая среда не влияет на работу ВВД систем. Системы без электроники, вообще не боятся воды. ВВД неприхотливые в обслуживании и редко ломаются.
Из минусов ВВД систем можно назвать.
Необходимость внешнего питания в виде баллона и высокую цену. Самые бюджетный ВВД комплект стоит от 25 000 рублей.
Друзья, у кого привод на ВВД? Делитесь опытом, как вам? Какие еще темы вам интересны? Интереснее текстовые статьи или видеообзоры? Пишите в комментариях
Все о ВВД системах в страйкболе. Подробная статья.
Продолжаю серию публикаций про страйкбол. В этой статье я расскажу о ВВД системах в страйкболе, а для ленивых сделал видео-версию данной статьи. Так как у меня тут уже набралось сотня подписчиков, буду стараться для них. Итак поехали.
За рубежом ВВД системы можно встретить под аббревиатурой HPA.
Ввиду небольшого количества движущихся и нагруженных деталей ВВД системы очень надежные, а также точные и стабильные за счет использования сжатого воздуха, который не подвержен влияниям температуры.
Из чего состоит ВВД система?
Сам механизм ВВД системы состоит из: механического или соленоидного клапана, тарельчатого клапана объединенного с нозлом или толкающего отдельный нозл, нозла. И для систем с соленоидом, электронного блока управления.
Снаружи добавляется: редуктор или по простому регулятор низкого давления, внешний баллон со сжатым воздухом, ну и конечно же шланги с быстроразъемными коннекторами которые соединяют узлы между собой.
Как все это работает?
Итак, воздух в баллоне ВВД находится под давлением 200-300 атмосфер. На баллоне стоит регулятор, снижающий давление на выходе до
60 атмосфер, что примерно равно давлению СО2 в баллончиках.
Далее воздух попадает в следующий регулятор, который снижает давление до 5-10 атм, являющихся рабочим для ВВД систем.
Существует несколько типов ВВД систем.
Первый тип, это готовые ВВД гирбоксы с электронным блоком управления.
К таким системам относятся PolarStar Fusion Engine, Valken V12, и система российского пр-ва Протеус.
Второй тип это электро-пневматическая система с электронным блоком управления содержащая единственную движущуюся деталь.
Это нозл, объединенный с клапаном, соледноид всего один, контролирует его работу микроконтроллер.
Обычно представляют из себя небольшой ВВД блок, который устанавливается в стандартные гирбоксы вместо цилиндра, конвертируя ваш привод в ВВД систему.
К таким системам относятся Wolvirine SMP, HYDRA, Inferno, PolarStar Jack, Kuba_t1001 Nemesiss и Protech Airsoft MKII
В них вместо соленоида и микроконтроллеров, есть клапан управляемый спусковым крючком. Дозирование воздуха при каждом выстреле обеспечивает промежуточная камера — ресивер внутри системы.
К таким системам относятся Mancraft и Daytona Gun
Отдельно можно выделить Tippmann, так как они делают самостоятельную гибридную винтовку M4, которая может работать как от магазинов на CO2 так и через отдельную ВВД линию.
Для снайперских и марксманских систем подходят Mancraft, Wolverine SMP и PolarStar Fusion Engine. Так как можно работать с тюном до 170-200 м\с.
Немного в стороне стоят Daytona Gun и Tippman, так как они работают на меньших тюнах, но зато имеют реалистичную отдачу.
Все ВВД системы питаются от внешнего баллона с давлением в 200-300 атмосфер. Баллоны могут быть как внешние на 1-2 литра так и небольшие ¼ литра, которые можно встроить в специальный приклад AirStock.
Небольшого баллона в прикладе хватает от 400 до 1000 выстрелов в зависимости от давления и используемой ВВД системы. Больших 2 литровых баллонов может хватить на 4000-8000 выстрелов.
Заправлять баллоны можно в любом пейнтбольном клубе, дайверских клубах или у пожарных.
Обычно заправка 1-2 литрового баллона стоит около 100 рублей. Маленькие баллоны заправляют даже насосом высокого в домашних условиях. Так, что про сложности заправки, это скорее миф и надуманная проблема. В некоторых городах Green Gas купить сложнее, чем найти пункт заправки ВВД.
Важным моментов является влажность воздуха. Неосушеный воздух может отрицательно влиять на работу системы, особенно на холоде: от нестабильной скорости до наледи в стволике. Поэтому промышленные компрессоры обычно сопровождаются устройствами очистки и осушения воздуха, и даже для ручных насосов бывают осушители, правда их эффективность значительно ниже.
С помощью ВВД можно сделать надежную систему с высокой скорострельностью на высоком тюне. Можно регулировать скорость вылета шара и скорострельность. ВВД стабильные и точные за счет стабильной повторяемости выстрела.
ВВД способны выдавать много больше воздуха, чем AEG. Таким образом они могут в полной мере раскрыть потенциал толстых стволиков с внутренним диаметром 6.23 мм от Orga. В таких стволиках шар вылетает в потоке воздуха не касаясь стенок, а значит будет лететь дальше и стабильнее.
Температура и окружающая среда не влияет на работу ВВД систем. Системы без электроники, вообще не боятся воды. ВВД неприхотливые в обслуживании и редко ломаются, именно поэтому стандартные тюнинг-мастерские редко рекомендуют ВВД системы. Если бы все использовали ВВД, у мастерских было бы в разы меньше работы.
Из минусов ВВД систем можно назвать
Необходимость внешнего питания в виде баллона и высокую цену. Самые бюджетный ВВД комплект стоит от 25 000 рублей.
Вот как то так. Я старался.
Дубликаты не найдены
Я конечно не специалист но давление и температура газа прямо связаны, нет разве?
связана, автор имел ввиду что внешняя температура, не так сильно влияет на поведение винтовки как в случае с AEG и GG.
Но по мне как то немного странно носиться с баллоном за спиной и шлангом.
а AirStock внешне превращает привод в маркер))
а смысл от этой конструкции? уж лучше балон за спиной))
Отбились от стаи)
В центре Новосибирска, на ул.Николая островского, замечены 2 не хило заряженных юнита)
Товарищ-строитель прислал, пусть будет мое))
Автомат любого героя боевика
Fire in the hole! Upps.
К вторжению хаоса готов

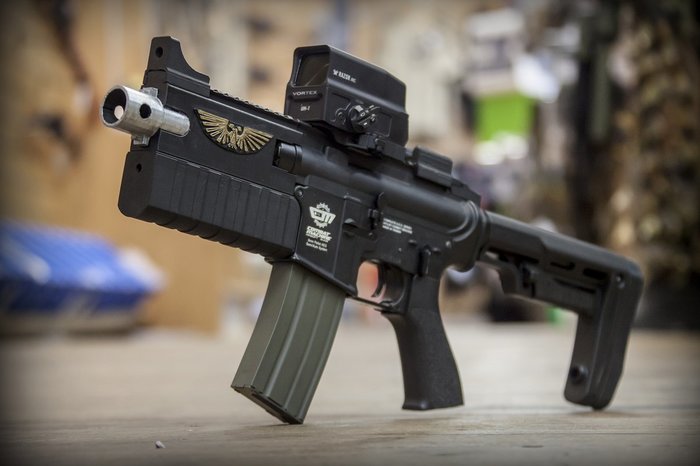

Болтер на основе страйкбольного CM16 Raider.
