Перевод ваз 2109 с карбюратора на инжектор

Aleksei-Bur › Блог › Переоборудование ВАЗ 2108 и 2109 с карбюратора на инжектор

Переоборудование карбюраторного ВАЗа в инжекторный — всё не так страшно как кажется на первый взгляд. При условии, что Вы имеете хоть базовое представление о своей машине. Здесь опишем самостоятельную переделку системы питания и список необхомимых комплектующих.

Многие автовладельцы недовольны системой питания любимого авто. Кто-то, намучавшись с инжектором, мечтает о карбюраторе. А кто-то наоборот устал чистить карбюратор и подбирать жиклеры, видит во сне почти безотказный инжектор.

Исходные данные:- обычный ВАЗ 21083, дата рождения – декабрь 1999г.

Начнем пожалуй с выбора системы впрыска и подбора необходимых запчастей. Прикинув ориентировочную их стоимость (самый больной вопрос!), решили остановиться на системе впрыска на базе контроллера “Bosch” M 1.5.4 без датчика кислорода и нейтрализатора, удовлетворяющей Российские требования по нормам токсичности R-83. Тем более, по России гуляет много версий ППЗУ “Спорт” для этого контроллера, таким образом будет достаточный простор для экспериментов.

Скажу сразу, что система питания была собрана из заводских запчастей, без внесения в конструкцию каких-либо изменений. Например, можно было не менять бензобак и топливную магистраль, а установить наружный электробензонасос, например от “Волги, и все топливные соединения выполнить на хомутах, как на большинстве иномарок. Соответственно и средства были затрачены по максимуму. Хотя с другой стороны, не использовались запчасти фирмы “GeneralMotors” (GM), славящиеся своей не только надежностью, но и ценой.

В первую очередь, приобретаем запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальная мелочь – это “расходные материалы”, ими забиты все без исключения магазины и рынки.

Удачным, на мой взгляд, было приобретение в Тольятти комплекта, состоящего из навесных агрегатов головки блока цилиндров (ресивер, коллектор, дроссельный патрубок, топливная рампа с форсунками прокладки, крепления и т.д.), тем более весьма недорого.

Далее выполняем некоторые работы до разборки старой системы. Например, промываем новый бензобак, просушиваем и установливаес в него электробензонасос. Не забудьте совместить стрелки на баке и корпусе бензонасоса, а так же проверить легкость перемещения поплавка датчика уровня топлива. К тому же, рекомендую покрыть бензобак антикоррозионной мастикой типа “Кордон”.

Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе — под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву. Сверлить отверстия самостоятельно не рискнул, доверил эту операцию мастеру из кузовной мастерской. Датчик детонации имеет конусную резьбу, поэтому закручиваем его до упора…

Между делом меняем патрубок отвода охлаждающей жидкости (в него вкручивается датчик температуры). Можно так же заменить в радиаторе датчик температуры на заглушку, а можно его и оставить (на всякий случай). Еще лучше заменить родной термостат на термостат 21082. Он более надежный, тем более, что объединяет в себе и патрубок, и термостат. Я выбрал второй вариант…но кроме термостата 21082 потребовался тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг отрезаем и зачищаем отвод тройника, кроме этого укорачиваем шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .

Следующиим этапом сливаем масло, снимаем поддон, ремень ГРМ, зубчатый шкив и меняем маслонасос (он отличается от обычного отливкой для крепления датчика положения КВ) и тут же меняем обычный шкив генератора на демпфирующий с зубчатым венцом. Эта замена требует перехода на клиновой ремень и замену генератора, тем более, что электроника впрыска потребляет больше энергии, нежели обычная система зажигания. Новый генератор требует новых креплений, но сверлить более ничего не нужно.

Экономить на генераторе не советую, простая замена шкива на генераторе вопроса не решит, только генератор испортите.

Если машина новая, то прокладки маслонасоса и поддона лучше оставить родные, приобрести новые и главное – качественные, затруднительно.

Эти операции не заняли много времени, поэтому выполнял их по вечерам, а днем катался, как ни в чем не бывало.

Теперь выкатываем бензин, ( что бы бак стал полегче…) и разбираем родную систему питания и зажигания.

Снимаем аккумулятор (в первую очередь!), трамблер, бензонасос с корпусом вспомогательных агрегатов, воздушный фильтр с корпусом, карбюратор с коллектором, трос газа (на инжекторной версии длиннее!), трос управления воздушной заслонкой, подкапотную проводку системы зажигания, катушку, коммутатор, блок управления ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя (заменяется на более длинный от классических моделей ВАЗ). Кроме того, разбираем приборную панель. Необходимо изготовить жгут, состоящий из двух проводов: +12В (отключаемое) с клеммы 15 замка зажигания, вход тахометра. Для лампы “CHECK ENGINE” проводим отдельный провод. Если предполагаете установить маршрутный компьютер, добавляете еще два: сигнал расхода топлива и сигнал спидометра.

Используем восьмиконтакный разъем “МАМА” с одной стороны и четырехконтакный “ПАПА” с другой. Жгут зажигания проталкиваем из моторного отсека в салон, крепим его стандартным крепежом, и подключаем к изготовленному жгуту. Два отдельных провода жгута впрыска ( синий и синий с черн. полосой) подключаем к монтажному блоку. На месте реле вентилятора ставим перемычку либо замыкаем между собой провода, идущие в карбюраторной версии к датчику включения вентилятора. Контроллер, реле и предохранители крепим в предусмотренных местах. По желанию устанавливаем блок иммобилизатора и подключаем его к жгуту, глазок выводим на лицевую сторону панели. Да, чуть не забыл, еще нужно добавить пару проводов, соединяющих приборную панель (указатель уровня топлива) со жгутом бензонасоса.

Удаляем родной жгут, идущий к датчику уровня топлива и прокладываем новый с разъемом для бензонасоса (расположен на полу кузова под шумоизоляцией.

С правой стороны на головку блока устанавливается заглушка, на ней же крепятся провода “массы” жгута впрыска. Устанавливает коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Меняем трос газа .

Наиболее трудоемкой операцией (на мой взгляд) была прокладка топливной магистрали по днищу кузова. Трудность была в проталкивании обратки под рулевым механизмом. Я поступил так: взял монтировку и попросил соседа отжать рулевую рейку от кузова, предварительно открутив крепление механизма с одной стороны. По днищу кузова прокладываем топливную магистраль и крепим ее фиксаторами. Накручиваем топливные шланги, крепим топливный фильтр. Последний крепится на кронштейне к днищу кузова ( предусмотрены приваренные болты).

Устанавливаем новый бензобак, крепим хомутами и подключаем топливную магистраль. Прежде чем опускать форсунки в гнезда, советую создать давление в системе и проверить форсунки на подтекание. Если все в норме, крепим рампу к коллектору, устанавливаем остальные датчики, модуль зажигания, высоковольтные провода. Проверьте надежность крепления точек “МАССЫ”, не жалея хомутов закрепите проводку и шланги. Этим вы сбережете немало денег в будущем. Устанавливаем воздушный фильтр, шланг патрубка, подключаем шланги вентиляции картера и подогрева дроссельного патрубка. Ну вот, к великой радости почти все.

Автомобиль, с собранный из исправных запчастей инжектором, запускается сразу.

Подключаем ДСТ-2 и газоанализатор (если есть конечно), сбрасываем ошибки, регулируем состав смеси на холостом ходу.

Наименование детали | Каталожный номер

1 Маслянный насос ( с креплением под д-к ПКВ) 2112-1011052(01)
2 Кронштейн модуля зажигания 2111-3705410
3 Заглушка с прокладкой ( уст-на вместо трамблера) 2111-1003288
4 Шкив коленчатого вала демпфирующий 2110-1005058
5 Термостат + тройник 21082
6 Крепление генератора верхнее 21082-3701635
7 Крепление генератора нижнее 21082-3701720
8 Генератор 2112-3701010
9 Ремень генератора (клиновой) 21082-3701720
10 Полукорпус возд.фильтра верхний «Bosch» 2112-1109016
11 Полукорпус возд.фильтра нижний «Bosch» 21082-1109013
12 Фильтрующий элемент воздушный 2112-1109080
13 Фильтрующий элемент топливный 2112-1117010
14 Прокладка дроссельного патрубка 21082-1148015
15 Опора воздушного фильтра ( 2шт) 2112-1109249
16 Патрубок дроссельный в сборе 2112-1148010-31
17 Ресивер «Bosch» 2111-1008027-10
18 Впускной коллектор 2111-1008081
19 Регулятор давления топлива 2112-1160010
20 Форсунка «Bosch» ( 4 шт) 2111-1132010
21 Прокладка впускного коллектора 2110-1008055
22 Рампа форсунок 2111-1144020
23 Комплект креплений ресивера и возд.фильтра
24 Шланг подающий 2112-1104218
25 Шланг сливной 2112-1104218
26 Шланг бензобака топливоподающий 21082-1104226
27 Шланг задний сливной 2112-1104208
28 Шланг топливного фильтра 2112-1104222
29 Трубка сливная рампы 21082-1104054
30 Трубка подающая рампы 21082-1104013
31 Трубка подающая 21082-1104054
32 Трубка сливная 21082-1104013
33 Трос газа 21082-1108054
34 Крепление топливного фильтра 21082-1117020
35 Шланг патрубка 2111-1148035-10
36 Бензобак 21082-1101007-10
37 Кольцо прижимное 21082-1101178
38 Электробензонасос в сборе «Bosch» 21082-1139009
39 Контроллер «Bosch» M 1.5.4 2111-1411020
40 Жгут высоковольтный 2111-3707080-01
41 Жгут проводов бензонасоса 21082-3724037
42 Жгут проводов системы зажигания 2112-3724026-50
43 Жгут проводов форсунок 2111-3724036
44 Датчик детонации 2112-3855010
45 Датчик положения КВ 2112-3847010
46 Датчик расхода воздуха «Bosch» 21083-1130010-01
47 Модуль зажигания 2112-3705010
48 СО потенциометр 2112-1431120
49 Датчик скорости 2110-3843010
50 Датчик температуры 2112-3851010

Источник

Лада 2109 Масяня › Бортжурнал › Перевод с карбюратора на инжектор

Опущу все доводы за или против карбов, спорить можно до бесконечности, в чём-то для кого-то и плюсы и минусы. Мне, например, приятней возиться с электрикой, нежели с механикой.

Началось всё с того что у меня накануне пасхи, 14 апреля в районе Лефортовской части ТТК тормознули за отсутствие заднего рег. номера. Доводы того что номер отваливался и поэтому перед выездом был кинут в багажник не помогли, спустя три недели решением суда было вынесено постановление о лишении прав сроком на один месяц, блджад.

Горе не беда, покатался ещё 10 дней и сдал времянку. Делать нечего, ездить не могу, работы нет, чёбы не заняться тем что я давно уже планировал — поставить инжектор вместо карба. Сказано — начато. После долгих поисков материалов по данной теме приступил к розыску и покупке б/у и новых деталей инжектора.

Фактически идею инжектора я заложил ещё прошлой осенью, когда у меня накрылся штатный генератор. Решил тогда сразу поставить инжевого гену от 2112 с инжевым шкивом колена. Гена — 3000, шкив — 700, ремень 150, крепления гены

В общем по состоянию на 21 мая сего года полный (я так считал) комплект инжектора был приобретён и начат разбор системы топливоподачи.

Помимо инжектора была идея расточить каналы в голове и поставить увеличенные клопы.

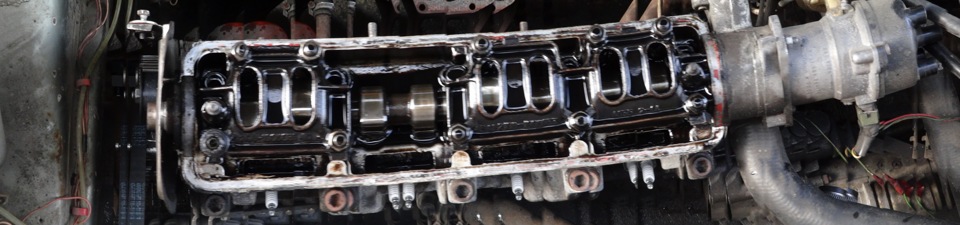

Панорама получилась кривоватая, но с этим и довольно забавная

Однако увидев состояние головы было решено купить голову новую. К тому же за 8к подвернулась хорошая голова, с небольшим пробегом и уже расточенными каналами и клопами 37х39.

Теперь что касается инжектора.

Лучше всего, мне кажется, купить разбитое в хлам целое авто и сразу всё перекинуть, но у меня такого варианта не было, поэтому пришлось всё покупать по частям. Бензобак я решил поставить инжекторный, хотя был вариант оставить старый и приделать внешний бензонасос. Когда прокладывал топливные трубки я пожалел о своём решении, к тому же все работы выполнялись без подъёмника, на домкрате. Для снижения проблем по прокладке топливопроводов желательно отсоединить резонатор от штанов, снять крепления к кузову стабилизатора, отсоединить кулису КПП от карданчика, открутить с правой стороны по ходу движения крепление рулевой рейки и ослабить с левой. Сразу рекомендую закупить комплект креплений и скоб магистральных трубок и все их заменить.

Систему инжектора я выбрал на базе ЭБУ Я5.1.1, исходя из его проверенной надёжности и простоты, а также отсутствия лямбды и адсорбера.

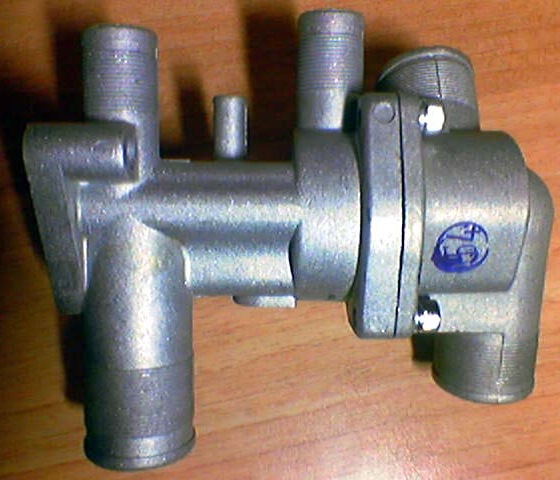

Для установки ДТОЖ придётся покупать тройник с отверстием под датчик, поэтому советую сразу менять шланги и ставить десяточный термостат нового образца такого вида

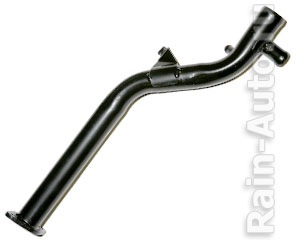

Однако под него придётся ставить укороченную отводящую трубу насоса ОЖ 2110-1303055-10. Я обошёл несколько десятков магазинов автозапчастей, облазил весь южный порт, но трубу эту найти не смог, предполагаю что это вообще миф, поставил её-же, только от 2112

Отличается только расположением крепления под кронштейн, что нисколько не мешает закрепить кронштейн к другому болту коллектора.

С очередной проблемой столкнулся, когда пришло время ставить ДД, отверстия и даже наплыва под него на блоке я не обнаружил (об этом я знал давно, но варианты крепления датчика отодвигал до последнего). Из положения вышел закрепив ДД за болт верхнего крепления генератора.

Надо сказать инжектор запустился сразу и с полуоборота.

На все комплектующие инжектора ушло порядка 15 тыров.

Источник

Переделка карбюратора на инжектор на ВАЗ 2109

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.
