Online XSD Validator and Generator
RГ©sultats
Features:
- XML Validator: It checks XML conforms to the definition described by a XML Schema
- XML to XSD: It generates an XSD from an XML file.
- XSD to XML: It generates a sample XML from an XML schema.
Fill in the editors below and it will automatically check if your XML conforms to XSD.
If you want use the XML to XSD converter or the XSD to XML converter, please fill in only the desired editor and click the appropriate conversion button.
You can see the user guide to help you to use this online XSD tool. It is a beta version. Do not hesitate to report a bug or give feedback.
User guide
It is very simple to validate your xml with an XSD validation Online:
Step 1: You must fill «XML» editor. You can Drag and drop a XML file, click on «Browse a XML file» or directly type in the editor.
Step 2: It is analogous to step 1 (except that it concerns the «XML Schema» editor).
Step 3: As soon as the editors are filled, the tool checks if the XML conforms to the XSD. If errors are detected then they are displayed below the editors, else a success message is displayed.
Step 1: You must fill «XML Schema» editor. You can Drag and drop a XML file, click on «Browse XML schema file» or directly type in the editor.
Step 2: You can choose options: Click «Options for XML from XSD» to display the options.
Root Element: If your XSD document contains more than one element, you can choose which one you want to generate an XML example.
Choice: For choice complexType, you can specify whether you want to generate only the first element or all elements (in this case, your XML will not conform to your XSD).
Step 3: Click on «XSD to XML».
Generate XSD from XML:
Step 1: You must fill «XML» editor. You can Drag and drop a XML file, click on «Browse XML file» or directly type in the editor.
Step 2: You can choose options: Click «Options for XSD from XML» to display the options.
Scope: If you select «global», the components (elements and types) will be added to the global scope, they will be schema children. Otherwise, the components will be nested within another component.
Step 3: Click on «XML to XSD».
Online XSD tools
This Online XML Schema Validator tool allows you to validate that your XML conforms to the specified schema.
If your document is not valid, the errors will be displayed, you will be able to make the necessary corrections.
This utility also allows you to generate XML examples from XSD. An XML example often makes it easier to understand the XML schema, because it is rarely very readable.
You can also generate XSD from an XML. This saves time and allows you to have a good basis.
All treatments are done locally directly in the browser, your documents are not sent to our server.
This tool uses xml.js library. It is an Emscripten port of libxml2’s xmllint command.
What is XML Schema?
The XML Schema definition language (XSD) allows to define the structure and data types for XML documents. It contains a set of rules to which an XML document must conform in order to be valid. It is the current standard schema language, it is a recommendation of the World Wide Web Consortium (W3C). It is an alternative to Document type definition (DTD).
XSD defines:
- The elements that can appear in a document
- The attributes that can appear in a element
- The child elements
- The order of child elements
- The data types for elements and attributes
- The fixed values for elements and attributes
XML Schema can be used by developers to check XML document, for example to verify a SOAP response. If the XML document does not conform to the XML schema, the SOAP response is wrong.
XML Schema can be complicated to understand and use for a novice (especially for a non-developer), the spec is very long. The XML schema generators from xml can help to create a Schema XML.
XML Schema uses XML syntax, a XSD is a XML document! This avoids having to use another format. XSD Example
XSD supports several primitive data types: boolean, string, decimal, float, double, date, dateTime, base64Binary, . Then, it is possible to create complex types.
C# Разработка
Блог о создании приложений на платформе .NET Framework
10 ноября 2017 г.
Как создать XML и XSD схему и наоборот
Итак, что же мы будем делать, для того, что бы научиться штамповать XML на основе вашего эталона? Опишу всё по порядку.
Имеется:
Какой то XML (xmlfile.xml), сохраненный в текстовом формате в файл. Ниже приведу текст:
Действия для создание нового:
- Сначала используя утилиту XSD.exe, либо воспользовавшись онлайн сервисами (искать «xml to xsd» один из них www.freeformatter.com/xsd-generator.html), мы будем создавать из имеющейся XML ее примитивное XSD описание. На выходе мы будем иметь полностью, автоматическим образом, созданный output.xsd файл, который уже подходит к использованию но может быть не полным.
- Далее, на основе output.xsd, будут созданы классы на языке C# xmlclass.cs. После чего, мы добавляем его в наш проект. Создавать класс можно используя XSD.exe, либо xsd2code утилитой, или же любым онлайн сервисом.
- Теперь мы готовы использовать классы файла xmlclass.cs. Поэтому создадим и наполним данными экземпляры xmlclass, а потом, используя процесс сериализации, будем преобразовывать объекты в XML строку, и после чего сохраним ее в новый файл. Тем самым получим XML на основе имеющегося.
Приступим!
Шаг 1. Создание XSD из XML.
Итак, приведу способы, которыми пользуюсь сам:
- Утилита xsd.exe — создатель Microsoft.
- Утилита xsd2code.exe — стороннее приложение, которое умеет все тоже самое, что и xsd.exe, но доступно для скачивания напрямую (на данный момент стала платной с Trial периодом).
- Использование любых онлайн сервисов.
Для того, что бы получить XSD.exe, вам придется поставить любой Microsoft SDKs, в поставке которого, идет данное приложение. К сожалению, на данный момент ни одна из студий в своем комплекте не содержит этой утилиты.

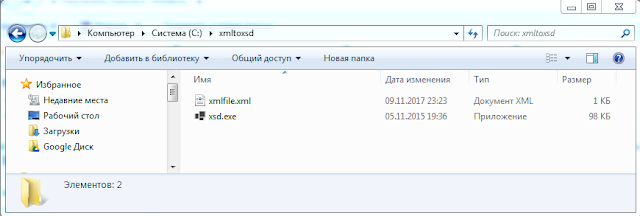

— Далее перейдя в папку:
C:\Program Files (x86)\Microsoft SDKs\Windows>
— Воспользуемся поиском, и найдем файл xsd.exe, после чего (что бы упростить себе работу), скопируем его в созданную в корне диска папку C:\xmltoxsd. Далее в эту же папку мы копируем наш xmlfile.xml и все готово к началу.

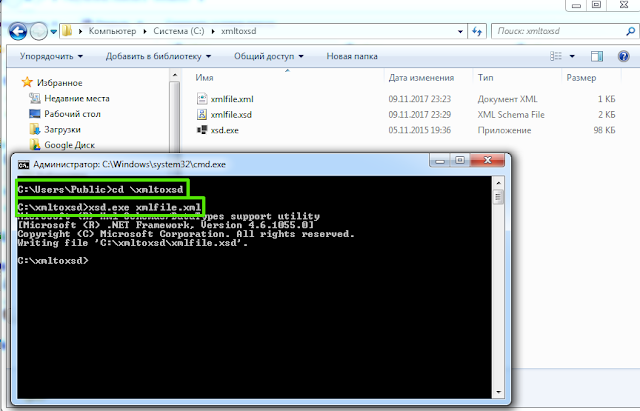

Отрываем «Командную строку» (Пуск -> «Выполнить» -> «cmd»), переходим в наш каталог и вызываем с параметрами по умолчанию xsd.exe, передавая наш xmlfile.xml параметром:
И видим, что рядом появился файл xmlfile.xsd с содержимым.
Вот и все! Этих действий достаточно, для создания примитивного XSD файла, с которым можно работать. Но стоит понимать, что сам xsd.exe, как и любая другая утилита, ничего не знает про типы ваших полей (поэтому почти всегда тип полей будет string), а так же о всех вариациях атрибутов и параметров. То есть, если у какого-то тега нет атрибута в вашей XML, тогда его и не будет в описании. Поэтому XML должен быть наиболее полным и в случае, если элемент может содержать несколько дочерних полей, лучше добавить как минимум два, что бы xsd.exe понял, что это коллекция.
Синтаксис XSD не очень сложный, поэтому, если пишется достаточно серьезное описание, возможно придется поработать и напильником.
Шаг 2. Создание Class из XSD.

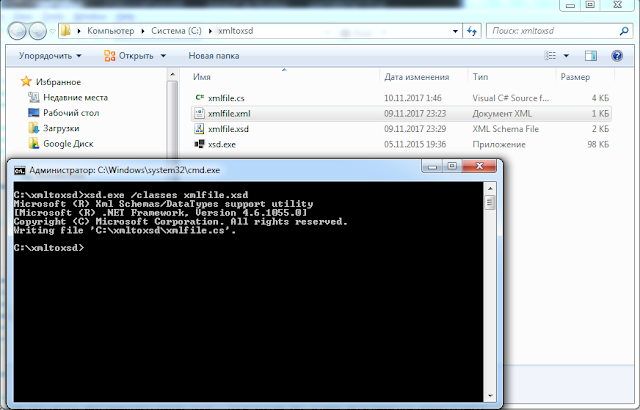

Для создания класса на языке C#, нам понадобится вновь использоваться xsd.exe но уже с другим параметром /classes, передав путь к нашему xmlfile.xsd.

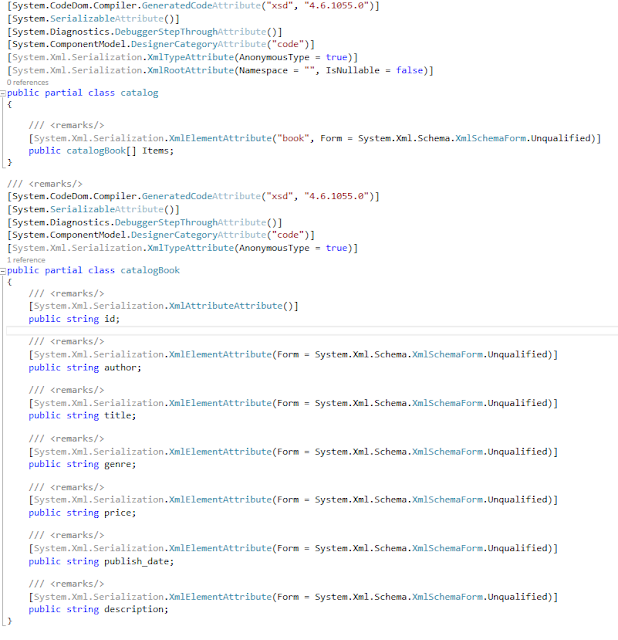

После выполнения появится файл xmlfile.cs, содержимое которого приведено ниже в сжатом виде:
Замечание: xsd.exe не умеет добавлять комментарии к получившимся классам и полям. В описании XSD существует элемент под названием xs:annotation > , который чаще всего содержит xs:documentation >, внутри которого размещено описание поля. По идее, оно должно быть размещено в /// описании, но на текущий момент xsd.exe отказывается добавлять текст в описание, поэтому приходится прибегать к альтернативам, таким как xsd2code или онлайн сервисам.
Шаг 3. Сериализация объектов в XML.
Получившиеся классы у нас лежат в файле xmlfile.cs. Далее его содержимое или сам файл добавляем в проект Visual Studio, после чего можно с ним работать. Я создам демонстративный объекты книг, после чего сохраню в файл в формате XML.
После запуска и открытия Output.xml можно увидеть, что мы сохранили так, как мы хотели (Нижний файл — «Созданный кодом«).
Как мы видим, форматирование было соблюдено, а данные были наполнены нами.
Генерация схемы xsd из файла xml
Утилита разработана мной для экономии времени при проектировании XDTO пакета.
При отправке данных какому-либо сервису в Интернете зачастую они должны быть сериализованы. Здесь есть два варианта:
- Сервис использует SOAP. Вопросов с сериализацией возникать не должно (опустим те случаи, когда средства платформы не позволяют корректно прочитать описание сервиса).
- Сервис реализован согласно архитектуре REST API. В данном случае разработка «шаблона» для сериализации данных лежит на разработчике системы, которая обращается к сервису.
Рассмотрим простой пример. Нужно отправить данные некого документа учетной системы сервису, который имеет архитектуру REST. Есть адрес конечной точки и шаблон xml, согласно которому должен быть сериализован документ. Пусть он выглядит следующим образом.
Здесь есть несколько вариантов реализации такого «шаблона»:
Первые два варианта доступны «из коробки» 1С:Предприятие. Далее расскажу про реализацию третьего с использованием утилиты xml2xsd, написанной на языке Java (для запуска необходима JVM). Утилита имеет CLI интерфейс. Ниже список ключей, которые можно передать при запуске:
- -i — путь к файлу xml (обязательный)
- -o — путь к файлу xsd (если не указан, то схема будет сохранена в одной директории с исполняемым файлом)
- -s — шаблон, согласно которому будет выполнена схема xsd. Доступны варианты Russian Doll (1), Salami Slice (2), Venetian Blind (3) (необязательный, по умолчанию 3). Подробнее о том, что это такое, можно почитать тут и тут.
- -n — targetNamespace — целевое пространство имен схемы (необязательный, по умолчанию http://v8.default.com)
Приведу полученную схему по шаблону xml выше. Использовался дизайн схемы Venetian Blind, указано целевое пространство имен. Пример команды, которой можно это сделать
java -jar xml2xsd.jar -i d:\example.xml -n http://mynamespace.com
После работы утилиты, полученную схему xsd можно импортировать в 1С:Предприятие в режиме Конфигуратор. Получится такой вот пакет XDTO
Я не просто употребил слово прототипирование, так как только разработчик схемы xsd (пакета XDTO) может знать, что некое поле имеет тип int, а не long или оно может быть пустым, а не обязательным к заполнению и т.д. Другими словами, такой пакет конечно можно использовать далее, но по факту это всего лишь заготовка. Также на качество генерируемой схемы влияет сложность файла xml. Удачи в разработке!
Проект доступен на github.
Скачать файлы
Специальные предложения
Но только в коммерческой версии за $297.00.
Раз уж здесь стали размещать ссылки на аналогичные инструменты, то тоже поделюсь ссылкой на решение, которое публиковалось ранее на Инфостарте: Автоматическое создание XSD-файла по выбранным типам объектов конфигурации для загрузки в XDTO пакет в 1С 8.3 .
Но автору всё равно спасибо за альтернативу и открытые исходники, тем более на Java. Пока что таких материалов мало и они точно не лишние, а очень даже полезные.
Invoice = New Structure;
General = New Structure;
General.Insert(«currency», «USD»);
Invoice.Insert(«general», General);
Seller = New Structure;
Seller.Insert(«legalName», «Trade LLC»);
Invoice.Insert(«seller», Seller);
Я что то не понял, как такое возможно? Структуру же нельзя записать в XML
